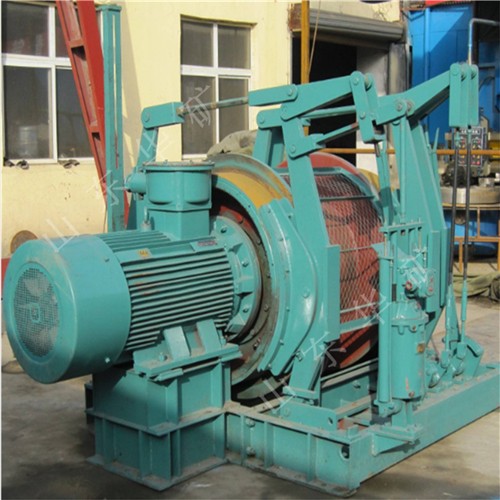

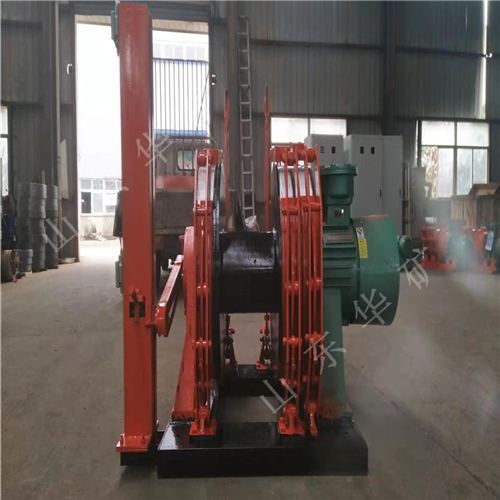

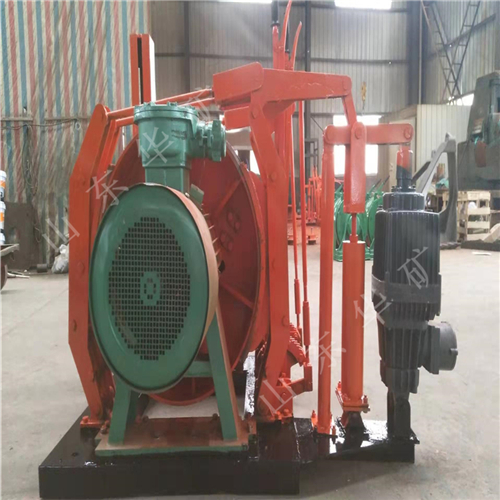

JYB16ⅹ1.4運輸絞車

JYB16ⅹ1.4運輸絞車產品概述：

JYB16ⅹ1.4運輸絞車主要用于煤礦井下和其它礦山在傾斜角小于30°的巷道牽引礦車。JYB系列運輸絞車均為防爆型，供礦井井下或地面裝載調度編組礦車及在中間巷拖運礦車和其他輔助搬運工作。JYB16ⅹ1.4運輸絞車均采用行星齒輪傳動，絞車具有結構緊湊、剛性好、效率高、安裝移動方便、起動平穩、操作靈活、制動可靠、噪音低等特點。

JYB16ⅹ1.4運輸絞車工作原理：

JYB系列運輸絞車采用一級差動輪系和一級定軸輪系進行傳動，在行星輪系里采用了浮動機構。左端支承在電機上，右端支承在支架上，深度指示器的齒輪與卷筒上的內齒輪嚙合。

電機齒輪與軸齒輪相聯，軸齒輪帶動小齒輪架上的三個小行星輪旋轉，小行星輪與小內齒輪相嚙合，三個小行星輪除作自轉外，還要圍繞軸齒輪公轉，即帶動了小齒輪架旋轉，小齒輪架與雙聯齒輪相聯，從而使雙聯齒輪旋轉，于是帶動大行星輪轉動，此時可有下列三種狀態：

　　(1)如果左剎車閘松開，右剎車閘剎住制動輪，大行星輪只有自轉，通過大內齒輪帶動卷筒旋轉起來，即可進行牽引，此時稱為工作狀態。

　　(2)如果左剎車閘剎住卷筒，右剎車閘松開，大內齒輪因與卷筒相聯結，故不旋轉，大行星輪除作自轉外，還要公轉，同時通過大齒輪架帶動右剎車輪旋轉，重物因卷筒靜止，被停留在某一位置，此為停止狀態。

　　(3)如果開啟電機使電機反轉帶動了卷筒反轉，稱為工作下放狀態。在起動和停止時，以及在重物下放中為調節卷筒轉速，可利用兩剎車裝置交替剎緊和松開進行調節。

JYB16ⅹ1.4運輸絞車產品參數：

外層鋼絲繩靜張力：16kN

卷筒尺寸（直徑×寬度）：φ310×400(mm)

外層鋼絲繩繩速：1.4 m/s

鋼絲繩直徑：16mm

容繩量：400m

總減速比：32.5

電動機型號：YBJ25-4

功 率：25kW

轉 速：1460r/min

電 壓：380/660v

外型尺寸（長×寬×高）：1435×1217×1242(mm)

絞車重量（不包括電動機）：1187kg （包括電動機）：1370kg
