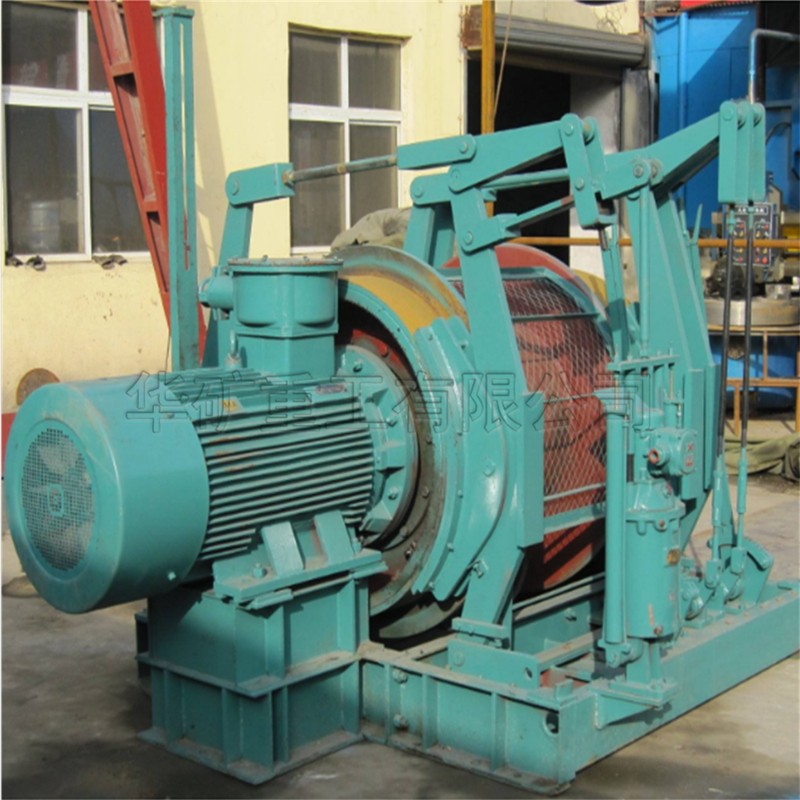

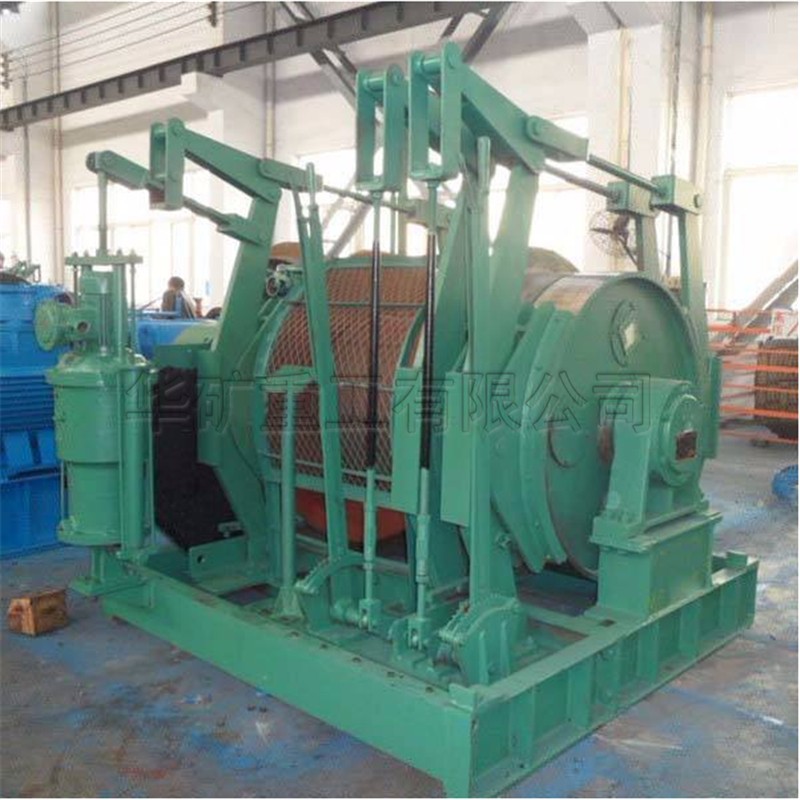

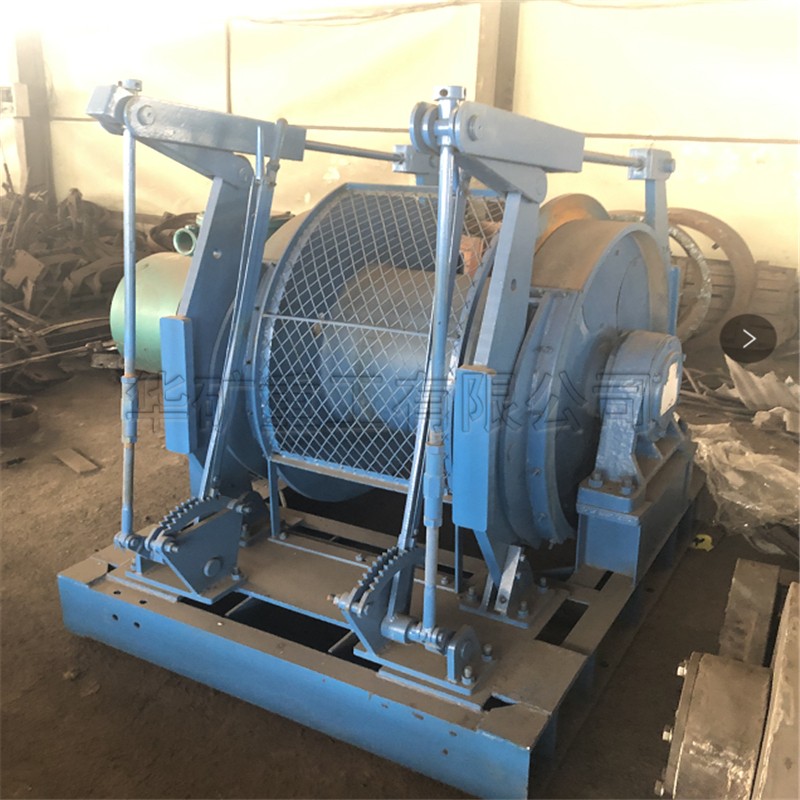

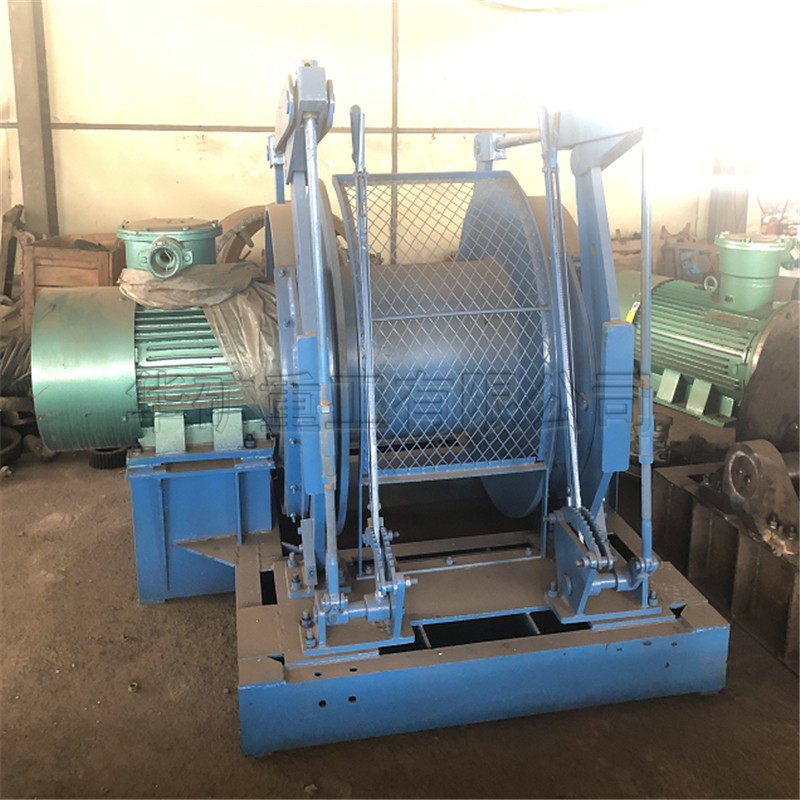

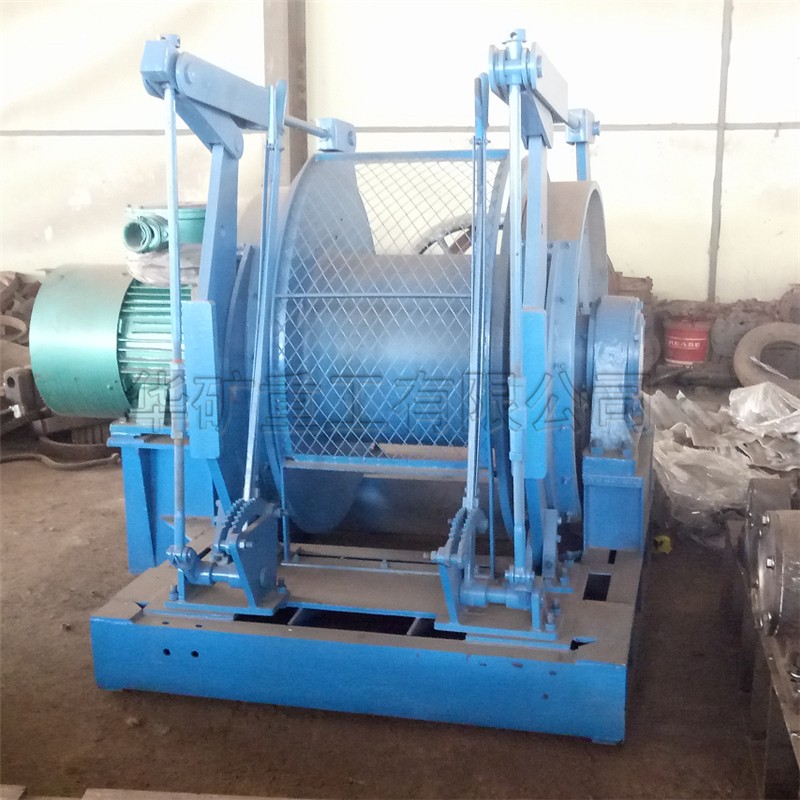

運輸絞車

運輸絞車產品簡介：

運輸絞車主要由隔爆電動機1、滾筒2、偏心軸3、小內齒圈4、抱閘5、剎車輪6、大內齒圈7、雙聯齒輪8、支承架9及底座10等組成。均采用行星齒輪傳動,絞車具有結構緊湊、剛性好、效率高、安裝移動方便、起動平穩、操作靈活、制動可靠、噪音低等特點。

運輸絞車傳動系統包括：電動機，電機齒輪，小內齒輪，聯軸齒輪，行星齒輪，大內齒輪，軸承支架，底座。

運輸絞車品種與規格：

JYB-40×1.25、 JYB-50×1.40、 JYB-60×1.25，所有規格的結構和工作原理相同。

運輸絞車產品參數：

型號： JYB-40*1.25/JY-4 JYB-50*1.4/JY-5 JYB-60*1.25/JY-6

卷筒直徑*寬度mm 580*600 710*800

容繩量m： 650 650 580-850

繩徑mm： 21.5 24 26

牽引力KN： 40 50 60

繩速mm： 0.92-1.51 1.05-1.75 1.00-1.26

電動機型號： YBK2-280s-4 YBK2-315M-4

電動機功率KW： 55 75 90

電動機電壓V： 380/660 380/660 380/660

電動機轉速r/min：1450 1450
