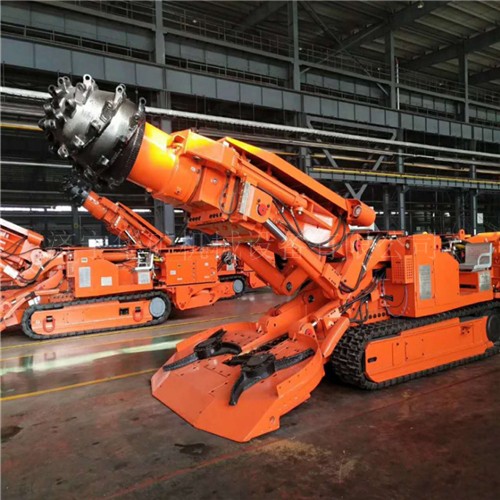

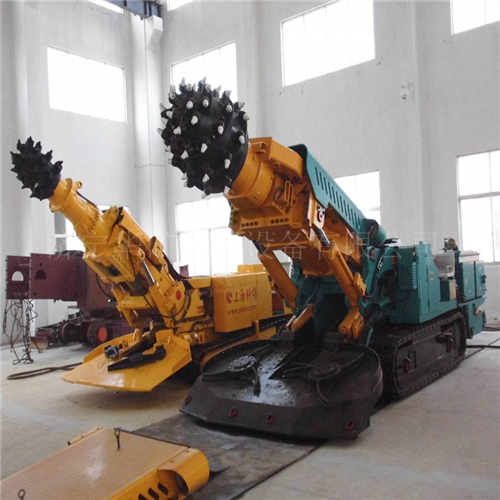

懸臂式掘進機

懸臂式掘進機定義：

截割頭裝在懸臂上的部分斷面掘進機。懸臂式掘進機要同時實現剝離煤巖、裝載運出、機器本身的行走調動以及噴霧除塵等功能，即集切割、裝載、運輸、行走于一身。它主要由切割機構、裝載機構、運輸機構、行走機構、機架及回轉臺、液壓系統、電氣系統、冷卻滅塵供水系統以及操作控制系統等組成。其中切割臂、回轉臺、裝渣板、輸送機、轉載機、履帶等為主要工作機構。

懸臂式掘進機特點：　

1.懸臂式掘進機僅能截割巷道部分斷面，要破碎全斷面巖石，需多次上下左右連續移動截割頭來完成工作,可用于任何斷面形狀的隧道。 　　

2.掘進速度受掘進機利用率影響很大，在條件下利用率可達60%左右，但若巖石需要支護或其它輔助工作跟不上時，其利用率更低。 　　

3.與全斷面掘進機有一些相同的優點：連續開挖、無震動、能更自由地決定支護巖石的適當時機；可減少超挖；可節省巖石支護和襯砌的費用。 　　

4.與全斷面掘進機比較，懸臂式掘進機小巧，在隧道中有較大的靈活性，能用于任何支護類型　

5.與全斷面掘進機相比，具有投資少、施工準備時間短和再利用性高等顯著特點。 　　

工作機構外形尺寸小、各重要部位都具有可達性，便于維修和支護作業。

懸臂式掘進機分類方法:　　

（1）按重量分：有特輕型、輕型、中型和重型四種。 　　

（2）按工作機構切割煤巖的方式不同分為：縱軸式和橫軸式掘進機。

懸臂式掘進機技術參數：

切割電機功率 ：160/80Kw

油泵電機功率： 75Kw

截割硬度 ：≤70MPa

高度：4.8m

寬度 ：5.4m

整機重量： 48t

外形尺寸（長X寬X高）： 9.3X2.9X1.6 m

最大不可拆卸件尺寸（長X寬X高）：3.6X1.66X1.54 m

最大不可拆卸件重量：8348 Kg

截割頭轉速： 48/24 r/min

星輪轉速： 33 r/min

裝載能力： 4.2 m3/min

第一運輸機速度： 61 m/min

行走速度： 0～6 m/min

爬坡能力 ：±16o

龍門高度 ：400 mm
