液壓取線器

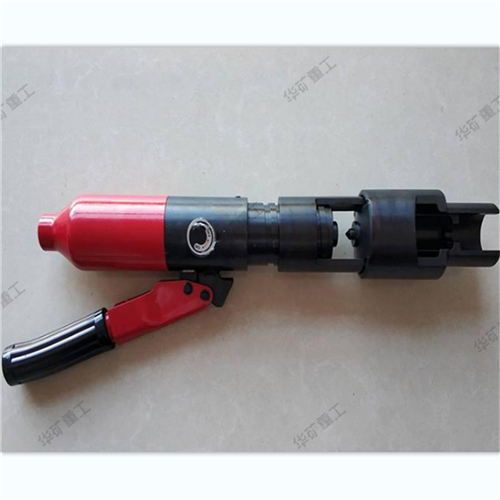

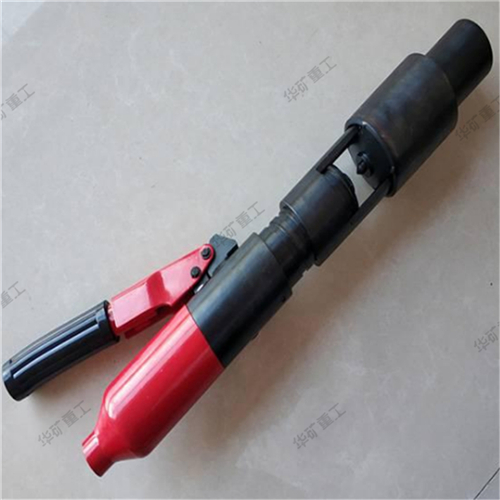

液壓取線器產品特點：

該型號液壓取線器結構緊湊，重量輕，便于攜帶；操作簡單，省力省時，使用方便；使用范圍寬，不損傷原有零部件，取出的信號線及錐銷，可再次重復使用。

液壓取線器工作原理：

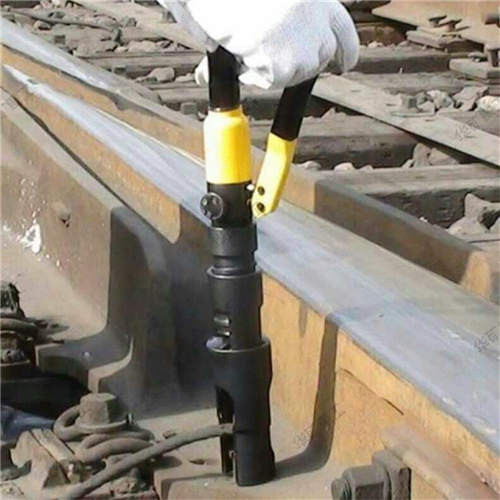

液壓取線器以油泵啟動桿繞其支點作往復擺動不斷泵出液壓油，油壓油推動拉馬活塞，活塞前端通過拉器頂塊頂緊道軌，使拉馬油缸通過梯形螺紋帶動拉器向后移動，由拉器前端開口卡住信號線錐銷，將信號線錐銷從道軌孔中拉出。

液壓取線器應用范圍：

本液壓取線器適用于信號線錐銷尺寸為：外徑φ30，錐銷大頭尺寸φ12，螺紋M8。

性能參數：負載為8T，拉馬活塞伸距40mm，拉器一次調整允許后退（拉出）距離為15mm。

液壓取線器使用方法與注意事項：

1、使用時，在油缸與拉馬連接完畢后，先將油缸回油閥螺釘按順時針方向旋緊。

2、用拉器前面錐部寬11.5mm的開口，鉤住信號線錐銷根部，將拉馬梯形螺紋旋入拉器，使拉馬活塞桿與拉器頂塊頂緊，搖動油缸啟動手柄，拉器緩緩后退，即將信號線錐銷拉出。

3、欲使拉馬活塞桿縮回去，只需將油缸回油閥螺釘按針方向微微旋松，拉馬活塞桿即在彈簧力作用下回縮活塞桿回縮后，立即將油缸回油閥螺釘旋緊。

4、拉馬活塞桿上的紅線為一次行程限位線。因此在拉馬一行工作中，只要露出活塞桿上的紅線，此次拉出行程即應終止。若需繼續拉出，應啟動回油閥，縮回活塞桿，重新調整拉馬與拉器頂塊之間位置，按前述使用方法重復操作即可拉出。

5、使用前須估計所需拉力不超出本拉器 負載10T，切忌超載使用。

6、在－5℃～+45℃中使用時，采用（GB443—84）N15機械油；在-28℃～-5℃中使用時，采用（GB443—64）合成錠子油，工作油清潔。
