礦用高低水位報警器

一、概述

1、用途和特點

適應于煤礦井下含有瓦斯、煤塵等爆炸性混合物的場所，防爆標志為ExdibI；用于煤礦井下水倉（或透水點）的水情監測和自動排水或液壓泵站水箱水位的監測和自動注水，且設有RS485接口，可以上傳信號。該裝置工作性能可靠，是煤礦水情治理系統中理想的檢測、控制設施。

2、型號及定義

ZSB127

二、裝置組成、結構、尺寸

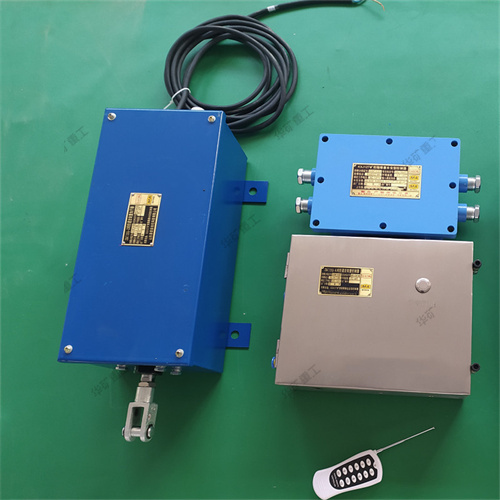

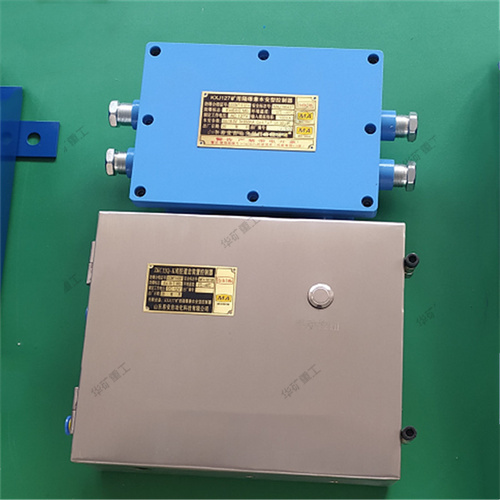

1、裝置由礦用隔爆兼本安型水位報警裝置主機、礦用本安型水位報警裝置顯示器、礦用水位傳感器及遙控發送器組成。

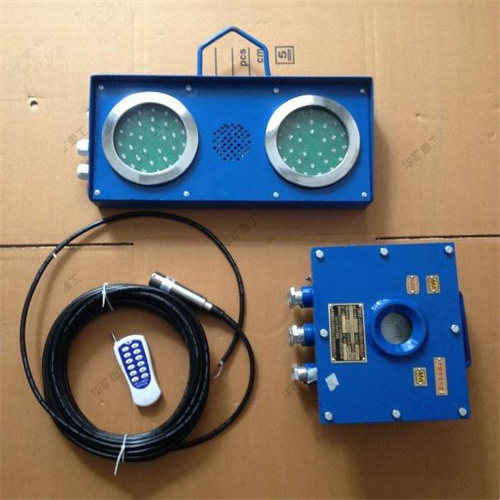

2、裝置主機一體一腔，設有6個電纜引入口（M22）和一個顯示窗，腔內裝有電路板；裝置顯示器一體一腔，設有兩個電纜引入裝置、一個擴音口、兩個燈光顯示口，內部裝有指示燈和揚聲器；水位傳感器使用灌封膠澆注成一體，引出12m兩芯專用電纜（中間部有排氣管）；遙控發送器為手持式，內有一節12V堿性電池和遙控電路。
