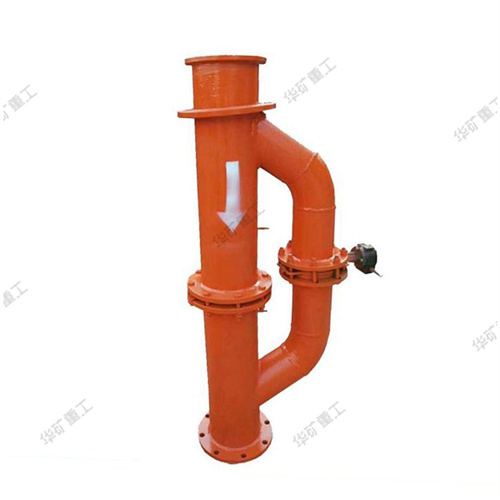

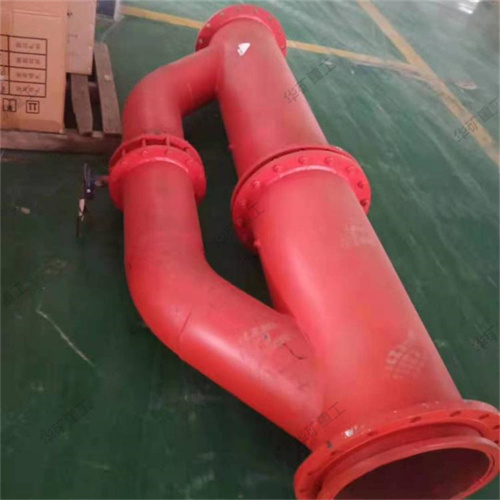

FKL-I型孔板流量計

一、產品介紹

孔板和孔板流量計是根據煤礦瓦斯抽放管路的特點，專為煤礦瓦斯抽放而設計的計算瓦斯抽放量的配套件。其結構簡單，使用和計算極其方便，是測量瓦斯流量中最為經濟的裝置。

二、用途及工作原理

煤礦瓦斯抽放流量是通過徑距取壓法測量的。當連續流動的流體經管道內的節流裝置時流速會增大，在節流裝置上下游側之間出現靜壓力差，且流量與壓差之間存在著一個恒定的關系，因而通過測量壓差即可計算出流體的流量。

三、結構組成

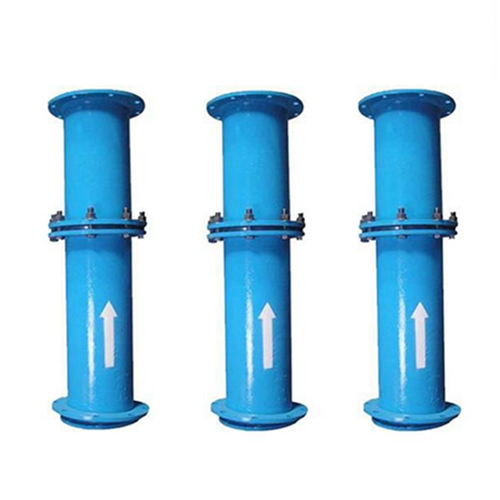

孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。

四、 注意事項

1、在抽放瓦斯管路中安裝孔板時，孔板的孔口必須與管道同心，其端面與管道軸線垂直，偏心度小于2%。

2、安裝孔板的管道內壁，在孔板前后距離2D（D為管道內徑）范圍內，不應有凸凹不平、焊縫和墊片等。

3、孔板流量計的上游（進流體端）管道直線長度≥20D,下游（出流體端）管道直線長度≤10D。

4、要經常清理孔板前后的積水和污物，孔板銹蝕要更換。

5、抽放瓦斯量有較大變化時，應根據流量大小更換相應的孔板。

五、技術參數

本廠生產的徑距取壓法孔板流量計，是煤礦抽放瓦斯計量用的節流裝置，其規格齊全，安裝方便，測量準確，出廠前系數均經過標準計量標定。

制造標準：GB／T 2624—93

規格型號：DN15～DN1000

孔徑比(β=d／D)：β=0．2—0．75

材質：孔板為不銹鋼，直管段為碳鋼。

工作壓力：0.6～32.0（Mpa)

注：水平連接管路長短可按照客戶要求定制。

六、使用方法

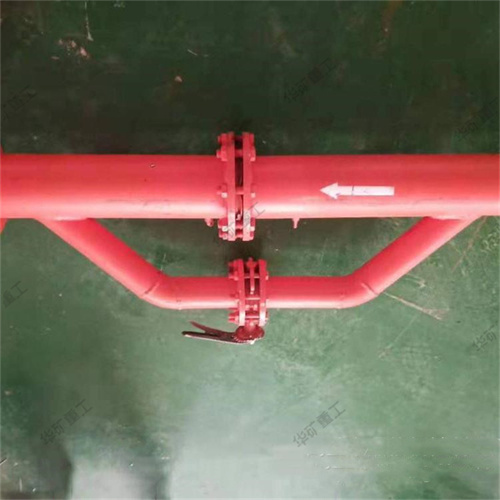

按產品管路上箭頭的指示方向安裝在瓦斯抽放管路中，然后安裝取壓管路，將取壓管和產品取壓嘴連接即可。
