扇形閘門
產品介紹

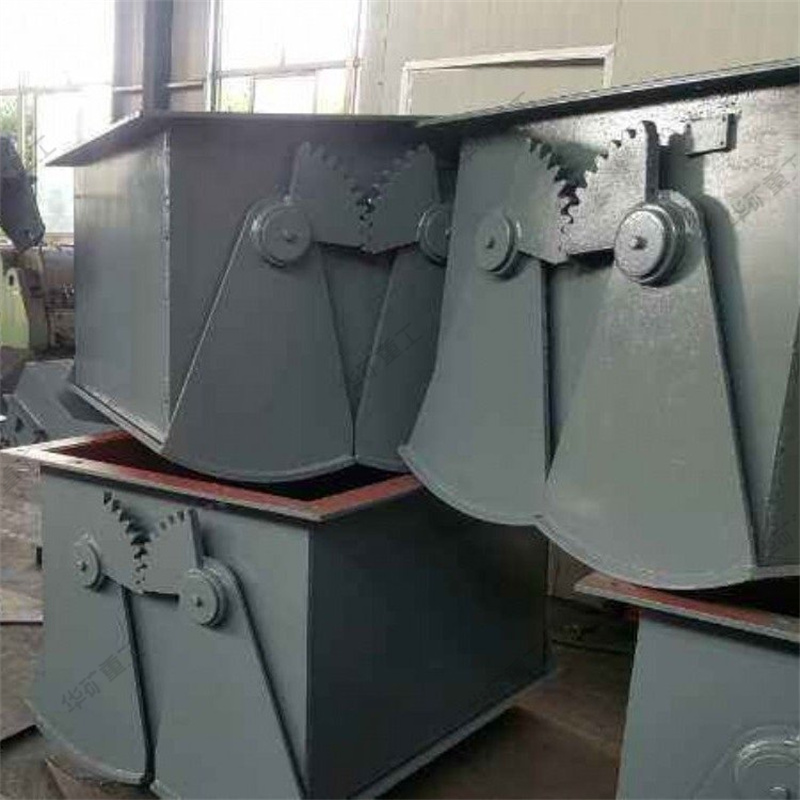

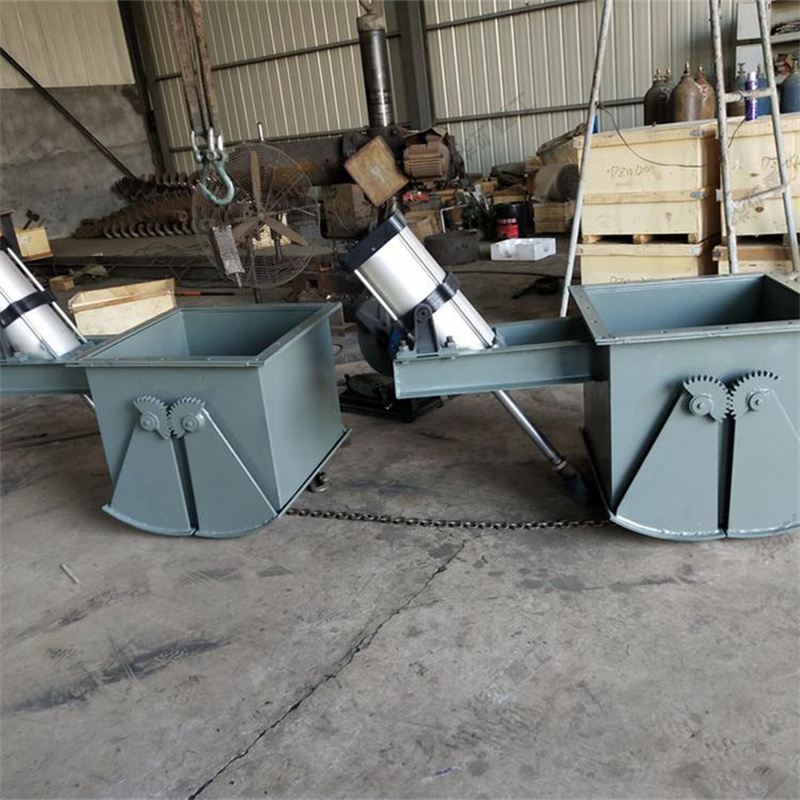

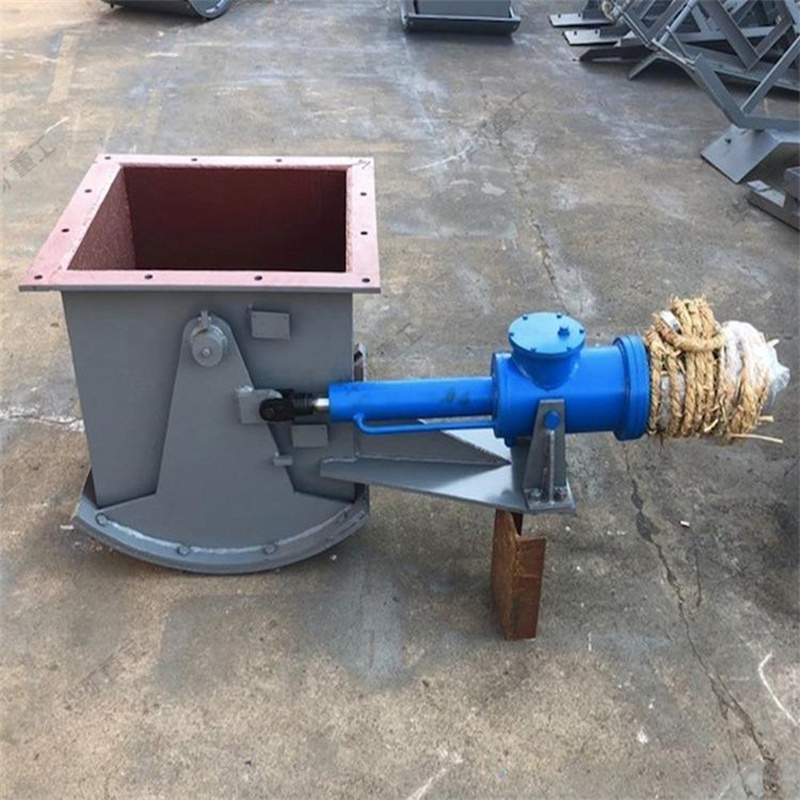

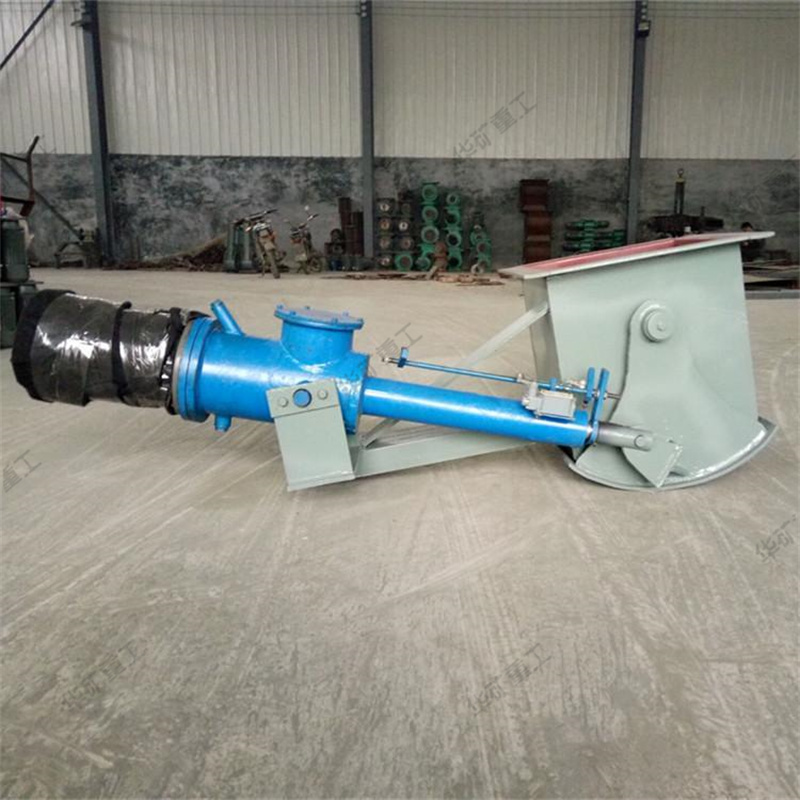

電液動扇形閘門也稱為電液動扇形閥門，適用于法蘭口徑500mm~800mm的倉口，主要由扇形閘門本體、平行式電液推桿等部件構成，多用于料倉下作放料裝車閘門，又被稱為扇形裝車閘門，屬于間斷性裝車閘門。

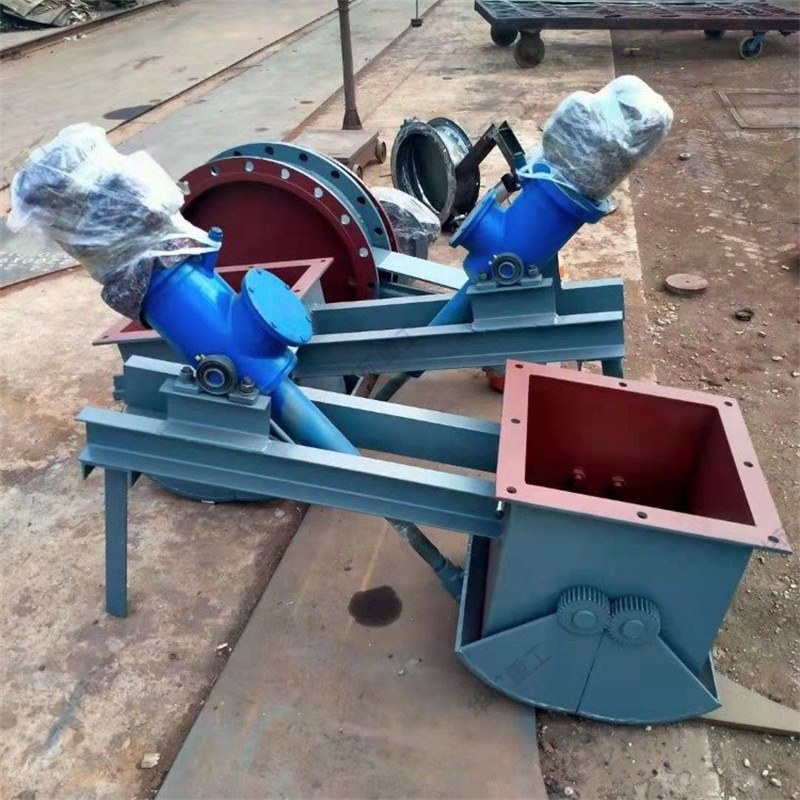

電液動扇形閘門采用電液推桿作為驅動，也可選用電動推桿或氣缸作為動力源。電液動扇形閘門工作時由電液推桿的伸縮帶動扇形閘板沿軸心旋轉，使扇形閘板向一邊開啟，物料隨即下落，待接料裝置滿載后，再由電液推桿驅動使扇形閘板復位，關閉截?cái)嘞侣涞奈锪稀?/span>
結構特點
1、電液動扇形閘門直接將電液推桿固定在閘門上，避免了現場定位的煩惱，結構簡單，安裝簡便；
2、采用平行式電液推桿作動力源，取代了氣缸傳動，故障率低運行平穩，節約了工程投資成本；
3、采用階臺結構，閥體關鍵部位鋪設柵欄結構的耐磨襯板，減少了襯板直接磨損，使用壽命長。
4、應用范圍廣，適應復雜物料，可快速切斷料流。
技術參數
型號 | 主要尺寸 | 電液推桿型號 | ||||
a | A | H | N×a | |||
DSZ-40B45-IV | 45° | 400 | 500 | 675 | 2×230 | DYT700-180 |
DSZ-40B60-IV | 60° | 645 | DYT700-240 | |||
DSZ-50B45-IV | 45° | 500 | 626 | 850 | 3×190 | DYT1000-230 |
DSZ-50B60-IV | 60° | 795 | DYT1000-270 | |||
DSZ-60B45-IV | 45° | 600 | 726 | 970 | 3×224 | DYT1000-260 |
DSZ-60B60-IV | 60° | 900 | DYT1000-360 | |||
DSZ-70B45-IV | 45° | 700 | 838 | 1150 | 4×193 | DYT1750-400 |
DSZ-70B60-IV | 60° | 1035 | DYT1750-430 | |||
DSZ-80B45-IV | 45° | 800 | 950 | 1380 | 4×222 | DYT2500-450 |
DSZ-80B60-IV | 60° | 1230 | DYT2500-500 | |||
電液動扇形閘門 相關數據已標準化，也可按用戶要求設計制造。
