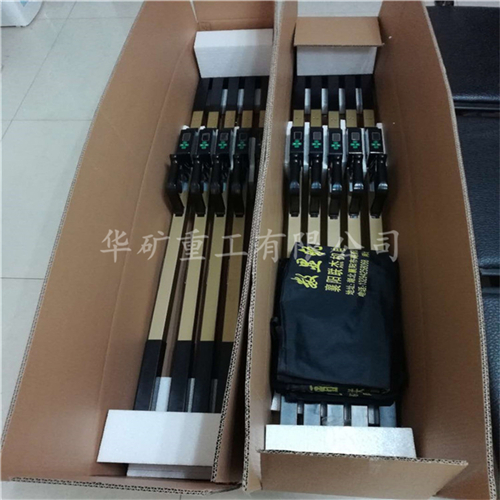

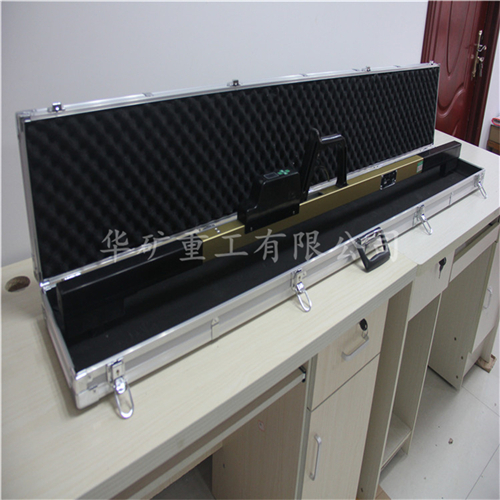

數顯軌距尺

數顯軌距尺產品介紹：

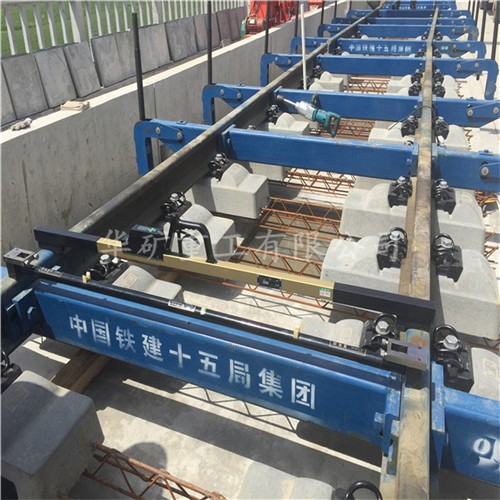

軌距尺是用于測量鐵路線路兩股鋼軌間的軌距，是一款專用計量器具。軌距尺的特征是尺桿由木尺桿和金屬尺桿通過折疊機構，把兩尺組成一個復合式的桿尺。軌距尺是一種窄軌軌道檢測裝置，其結構由尺身、標度尺及尺身上的游框組成，尺身為雙工形型材結構，呈方管形，在型材上下兩邊外沿帶有向外延伸，在外沿內側開有槽口，將其不銹鋼標度尺插入在槽口內，然后在其端頭用銷釘固定，尺身中間裝有游框，游框上固定有副尺，側板，側板上固定有調整螺栓，尺身端頭裝有十字板和測頭，整個軌距尺呈丁字形結構。

數顯軌距尺產品型號：

數顯軌距尺產品說明：

（1）鋁合金軌距尺采用載面積42×25×2mm（壁厚）鋁合金長方管，鋁管底面為3.5mm兩條加強筋。

（2）木質軌距尺采用優質白松經的干燥定形處理，重量輕，價廉物美。

（3）搭軌座為鋁合金，測頭為鋼質，耐磨性能好。

（4）窄軌軌距尺采用載面積35×25×3mm鋁合金工字型型材。

（5）窄軌軌距尺搭軌座為耐磨尼龍66，測頭為鋼質耐磨性能好。

（6）鋁合金軌距尺兩端裝有高壓聚乙烯絕緣護套，固定端使用ABS絕緣上、下夾板，管內裝有絕緣阻隔層，絕緣性能好。

數顯軌距尺產品特點：

1、檢測標準軌距線路軌道的水平（超高）、軌距、查照間隔和護背距離；

2、大屏幕OLED顯示，清晰直觀準確，尤其適合戶外或夜間測量；

3、校準操作快捷，測量過程簡單，工人易于接受；

4、大容量電池，待機時間超長，便于使用；

5、存儲檢測數據，自動進行故障判斷；

6、測量數據準確，長期穩定性好，數字漂移小；

7、自帶溫度補償，減少誤差；

8、整尺輕便，攜帶方便；按鍵少，操作簡單

數顯軌距尺注意事項：

1、使用軌距尺時，必須調節度輪盤、對準水準泡零位、看超高刻度，再從放大鏡刻線正上方看軌距刻度。

2、使用時，嚴禁生拉硬拽，防止碰壞軌距尺的兩個測頭，減少測量時帶來的誤差。

3、要愛護好軌距尺上的刻度盤，一旦損壞將無法使用。

4、使用后要及時上交，進行保管，及時輕擦軌距尺上的污跡。

數顯軌距尺產品參數：

使用范圍

0級：運行速度≤350km/h的1435mm標準軌距鐵路

1級：運行速度≤250km/h的1435mm標準軌距鐵路

2級：運行速度≤160km/h的1435mm標準軌距鐵路

1435標準軌距測量范圍：（1410～1470）mm

超高（水平）測量范圍：（-185 ～ ＋185）mm

顯示方式：LED

電源電壓：DC3.4V～5.2V（可充電電池）

工作溫度范圍：-30℃～+55℃

超高分辨力

0級：0.05mm

1級：0.10mm

2級：0.10mm

軌距分辨力

0級：0.01mm

1級：0.01mm

2級：0.01mm

絕緣性能：＞1MΩ

整機重量：＜2.7千克

尺體長度：＜1600mm
